1  项目概况

黄山国脉大酒店，总建筑面积近2万m2，地上11层，地下1层,黄山国脉大酒店，属四星级酒店，位于前园南路与新园路的交汇处，是一家大型旅游度假酒店。黄山国脉大酒店洗浴中心位于安徽省黄山市，夏季冷负荷约为210 kW，热负荷约为100 kW，一年四季洗浴用水20 t/天。

2  设计依据

（1）GB/T 19409—2003 水源热泵机组；

（2）GB/T 19232—2003 风机盘管机组；

（3）GB/50366—2005 地源热泵系统工程技术规范；

（4）GB/50019—2003 采暖通风与空气调节设计规范；

（5）GB/50176—93 民用建筑热工设计规范；

（6）GB/50016—2001 建筑设计防火规范；

（7）民用建筑暖通空调设计技术措施（第二版）。

3  主要设计参数

3.1  室外设计参数

夏季干球温度：35 ℃。

夏季室外计算湿球温度：28.1 ℃。

相对湿度：79%。

冬季干球温度：-5 ℃。

相对湿度：71%。

3.2  室内设计参数

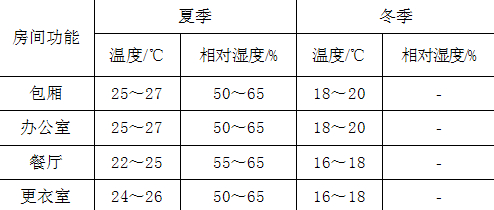

室内设计参数如表1所示。

表1  室内空气设计参数


   4  地质水文

4.1  水量

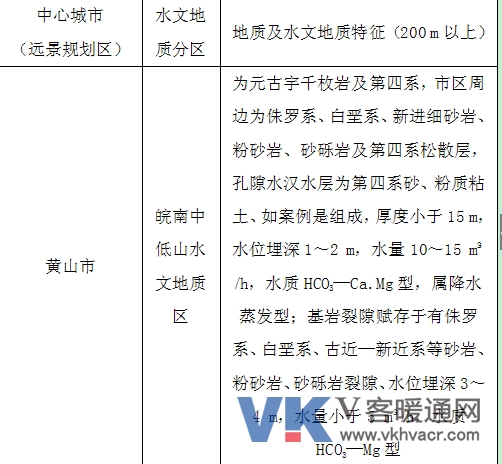

当地水文资料概况如表2所示。

表2  当地水文资料概况


     本工程所在地潜水水位埋深为4 m左右，含水层厚度为7 m，水量丰富，主要接受大气降水及地下水迳流补给，以地下水迳流形式向东北侧新安江排泄。地下水位年变化幅度在2～3 m左右。

4.2  水温

工程所在地地下水水温约为18～20  ℃，实测水温19.5  ℃（见水文地质勘测报告）。该水温适合水源热泵系统的要求。

4.3  水质

水源的水质，应适宜于系统机组、管道和阀门的材质，不至于产生严重的腐蚀损坏。本工程地下水水质检测结果如表3所示。

5  水源井设计

黄山中医院综合大楼具有得天独厚的漫滩地下迳流水资源，采用截流利用后仍回灌排到下游并最终排新安河中的方式不会对地下水水质污染，也不会因采集利用地下水而造成地面沉降等地质灾害。

通过对工程所在地地下水的水量、水质和水温的分析，该水域满足水源热泵系统的要求。

冷热源井的需求水量：约100 m3/h，拟打2口大口径水井，每口井提灌量40～60 m3/h。

井的技术参数：井径：1 000 mm ，井深：12 m。

回灌井设计：打4口回灌水井,每口井回灌量按20 m3/h设计。井的技术参数：同取水井。

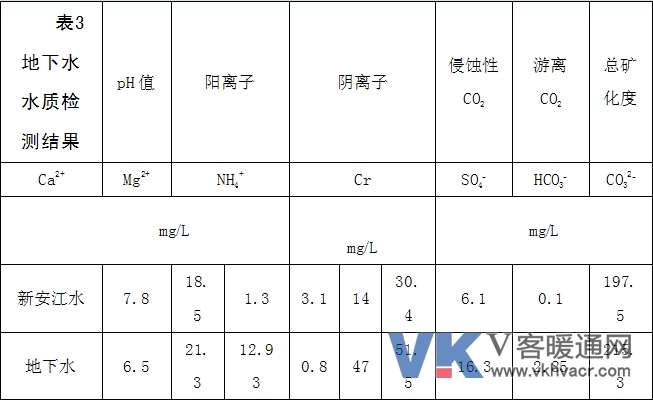

表3  地下水水质检测结果

   6  主机选型

本工程设计为一个系统，主机选用枫叶能源模块式水地源热泵机组MSSMR-120W4机组3台。

7  项目节能减排效益分析

7.1  节能收益

每年的节能收益：500 000.00（常规系统年运行费用）-339 520.00（地下水系统年运行费用）=160 480.00元。

20年系统寿命周期内的节能收益，系统寿命周期内的节能收益为：每年的节能收益×20年=160 480×20=3 209 600元≈321万元。

7.2  减排效益

地源热泵节能节电量的社会效益，我国目前运行的发电厂平均发电1 kW•h需要标准煤367 g，折合标准煤：160 480 kW•h×367

/1 000=60 t标准煤。

采用水源热泵后，每年可节约省标准煤60 t。每吨标准煤产生CO2：2 620 kg，SO2：8.5 kg，氮氧化物7.4 kg。年CO2 减排量：60 t×2 620 kg/t=157.2 t；年SO2减排量：60 t×8.5 kg/t=510 kg；年氮氧化物减排量：60 t×7.4 kg/t=444 kg。

本项目采用地源热泵后，每年可节电约16万kW•h，折合标准煤60 t。从而每年减少CO2：157.2 t、SO2：510 kg、氮氧化物：444 kg、以及烟尘等排放量。实现了节约资源、保护环境的目的。
