“三分产品，七分安装”

强调的是

安装也是一门艺术

需要严谨的施工工艺和技术规范

那么如何用专业施工保障安装质量

海信中央空调用“精于工”的理念

作出了完美的示范

今天，让我们一起走进海信安装现场

来感受下海信中央空调的施工工艺

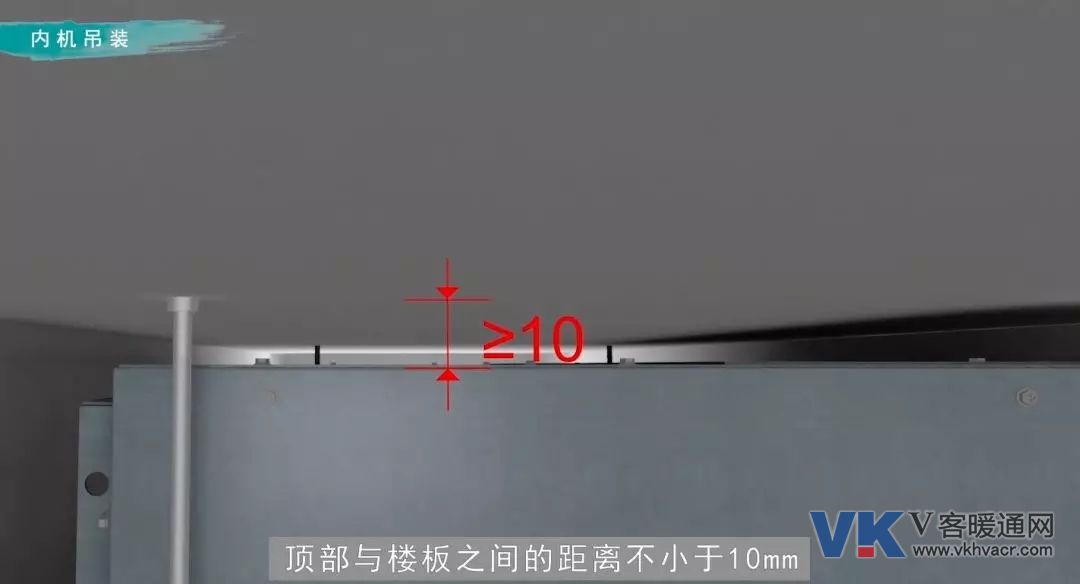

室内机安装工艺

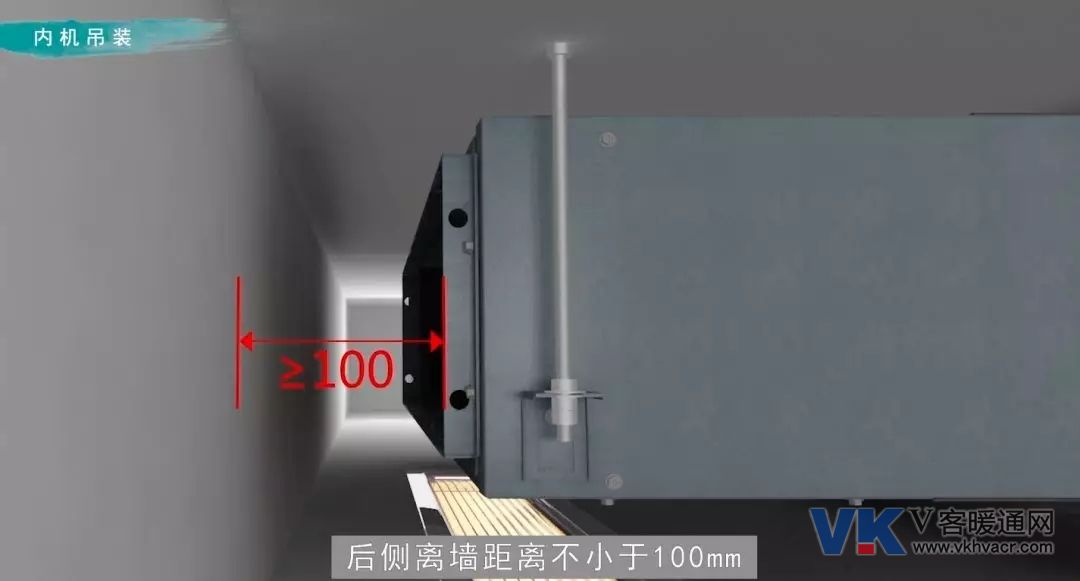

室内机定位要精准

采用φ10mm膨胀螺栓或丝杠吊装

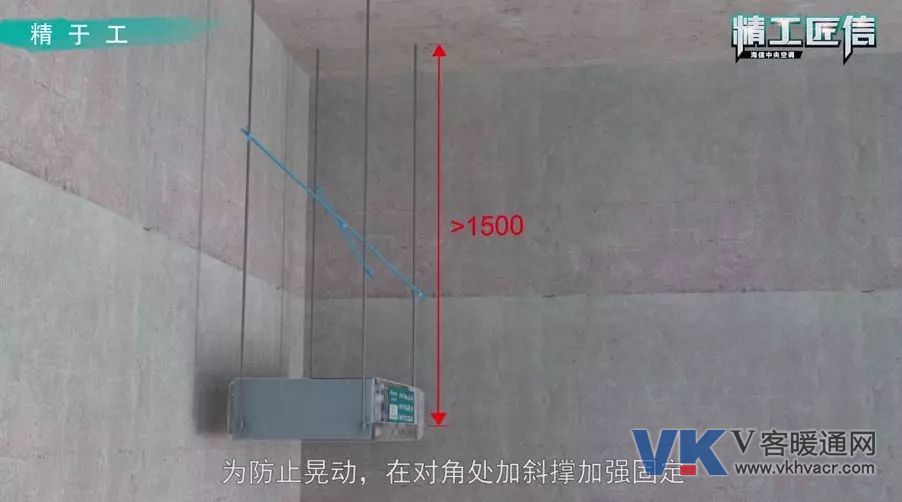

如吊杆长度超过1.5m

应加斜撑固定以防止晃动

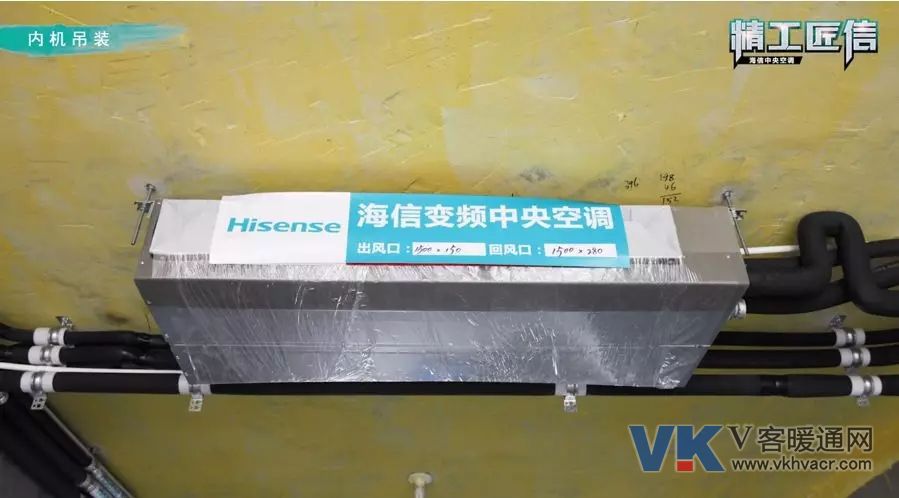

室内机定位

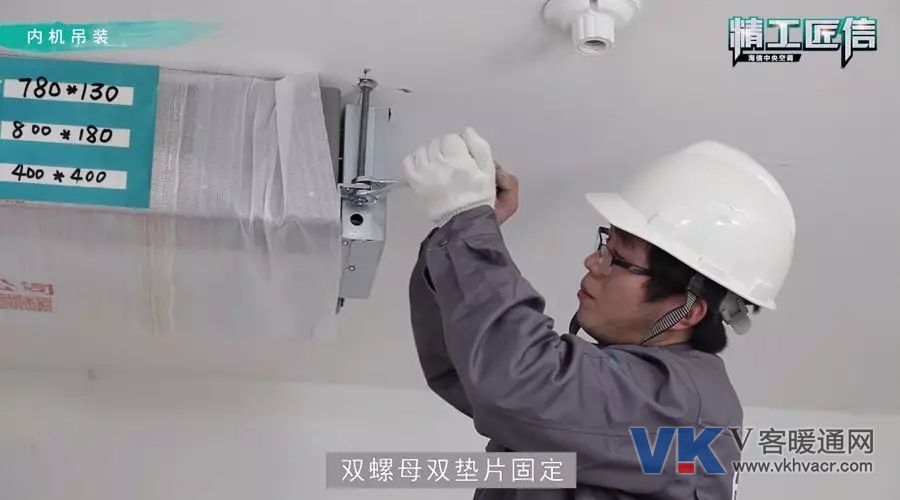

室内机固定

室外机安装工艺

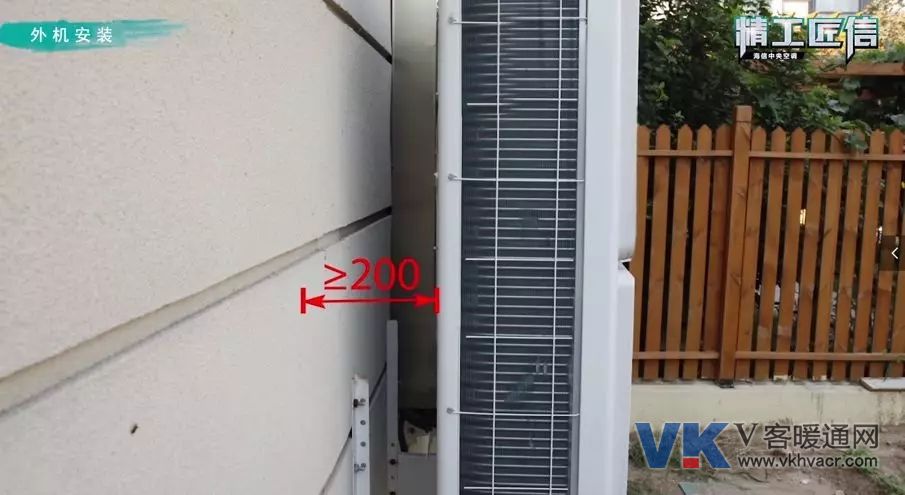

外机安装要预留足够的空间以保证散热效果

进风侧离墙的距离至少200mm

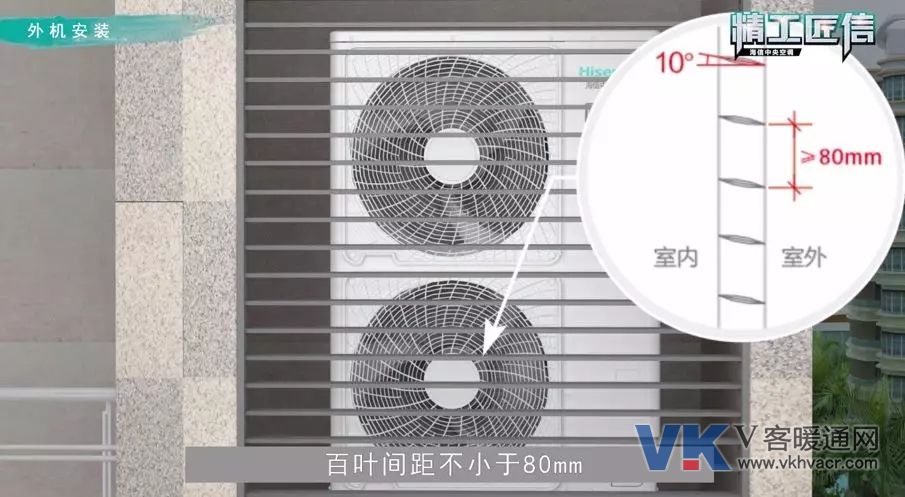

出风侧有百叶窗时要采用通风顺畅

阻力小的直百叶

方向水平或者向下、向外倾角≤10°

整个百叶风口沿水平方向的净面积不小于80%

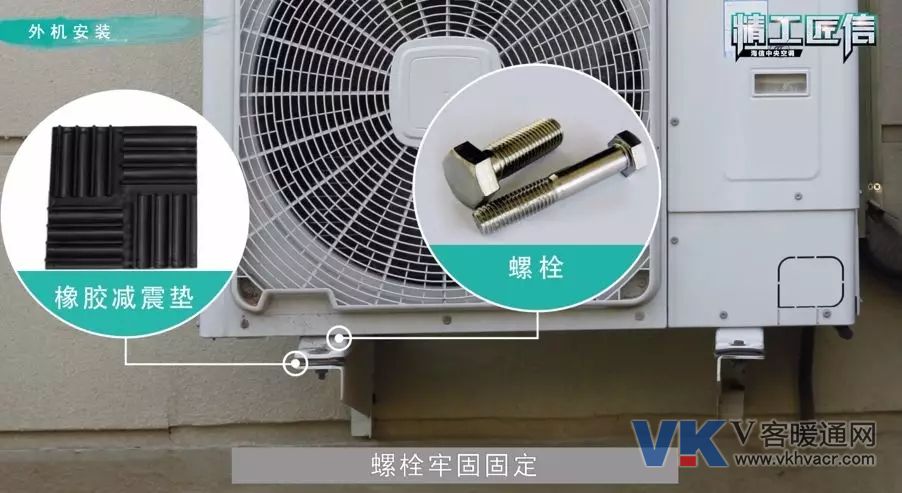

室外机水平安装

底座铺设橡胶减震垫

用螺栓牢固固定

铜管连接工艺

铜管连接之前

需要进行彻底清洗和吹污

并用胶带或封帽封堵防止二次污染

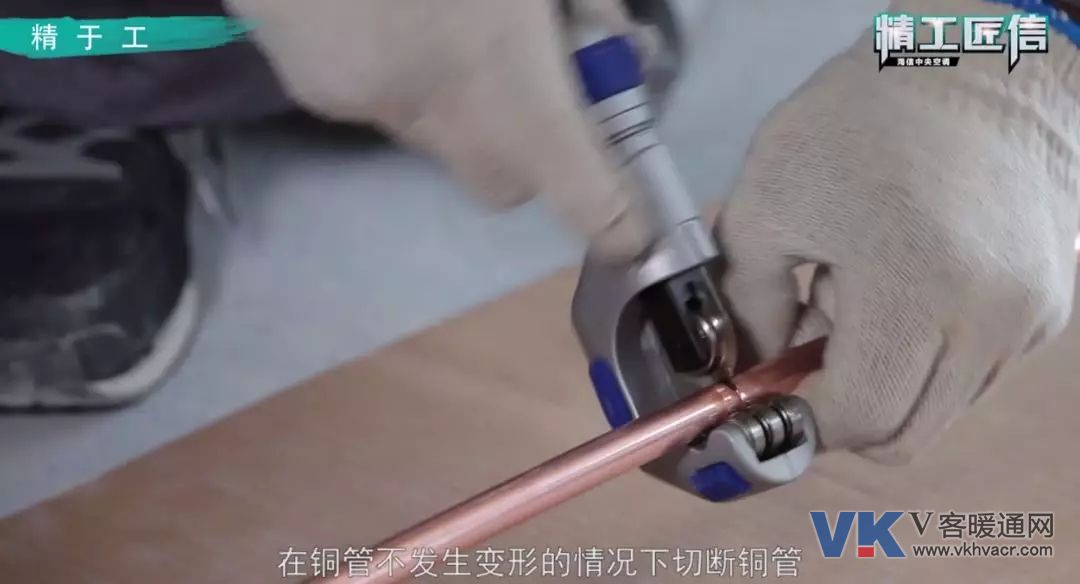

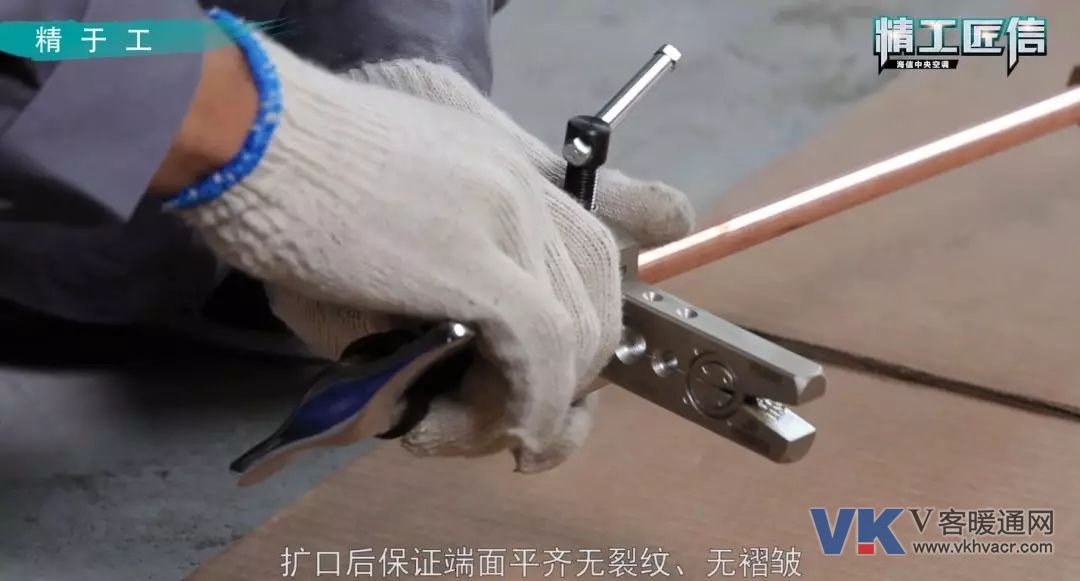

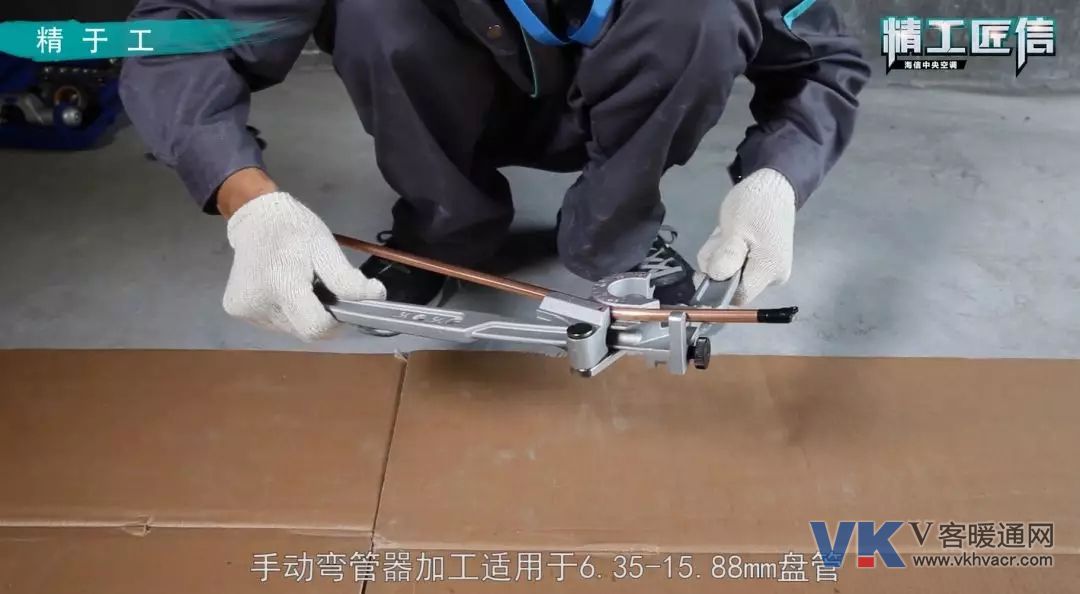

铜管切割、扩口、弯管、胀管等操作

都有严格的施工要求

保证铜管的良好连接

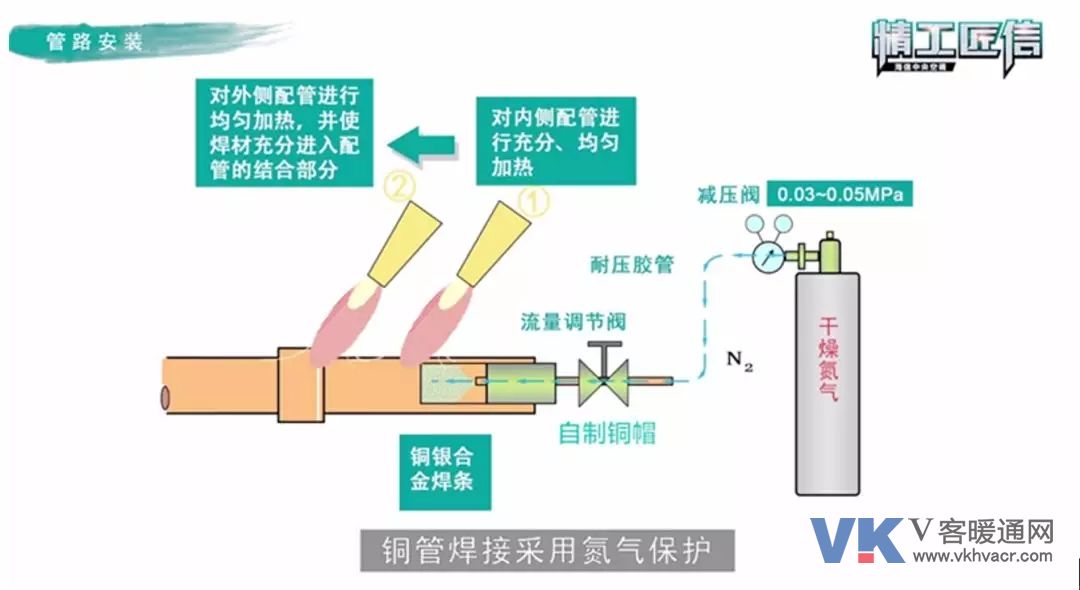

铜管焊接时采用氮气保护

安全焊接，氮气瓶口加减压阀

铜管安装工艺

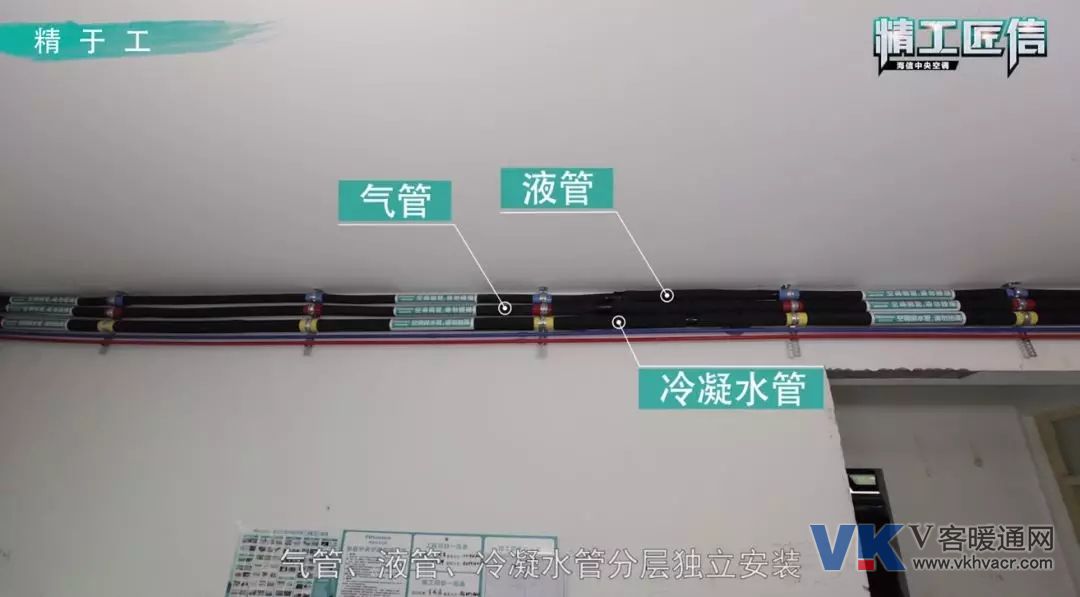

铜管和冷凝水管需用支架、管卡等固定支撑

并在保温层外加装PVC套管保护

管路高度可灵活调节

贴有标识标贴观感度高

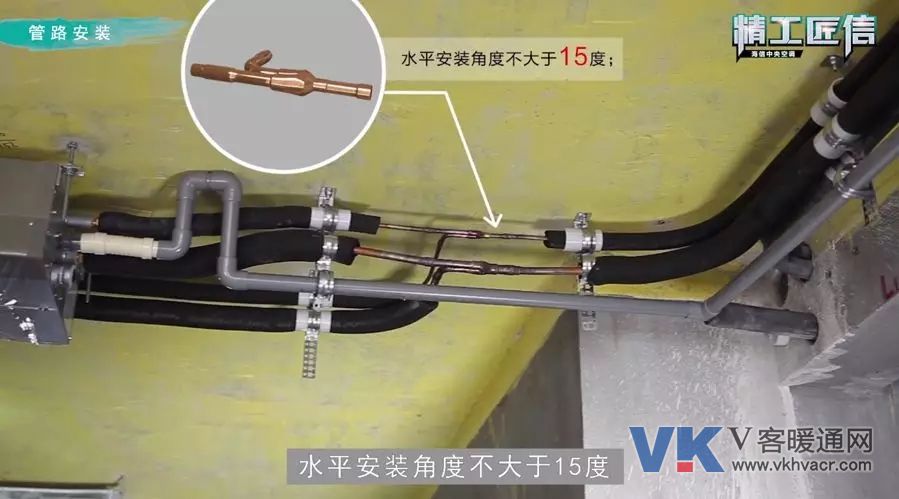

分歧管安装要求

入口侧直管段长度在500mm以上

分歧管水平或垂直安装

水平安装角度不大于15度

铜管路支吊架的间距0.8-1.0m

管路保温严密

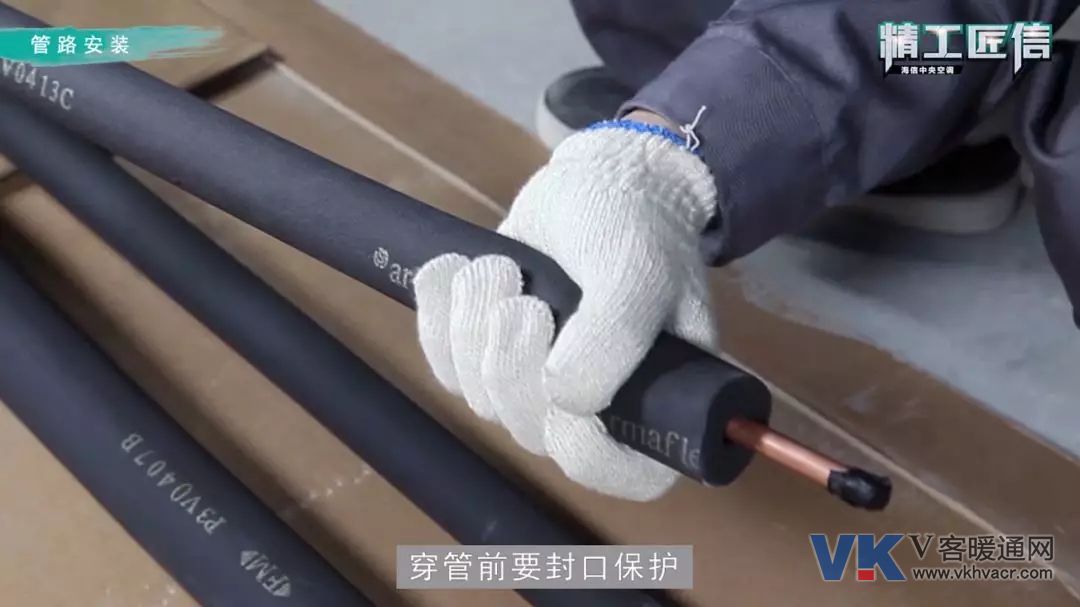

穿管前要封口保护

保温接口处使用专用胶水粘接

并缠5cm胶带防止开裂

排水管安装工艺

冷凝水管严禁接入污水管

避免出现异味、室内机盘管腐蚀等严重后果

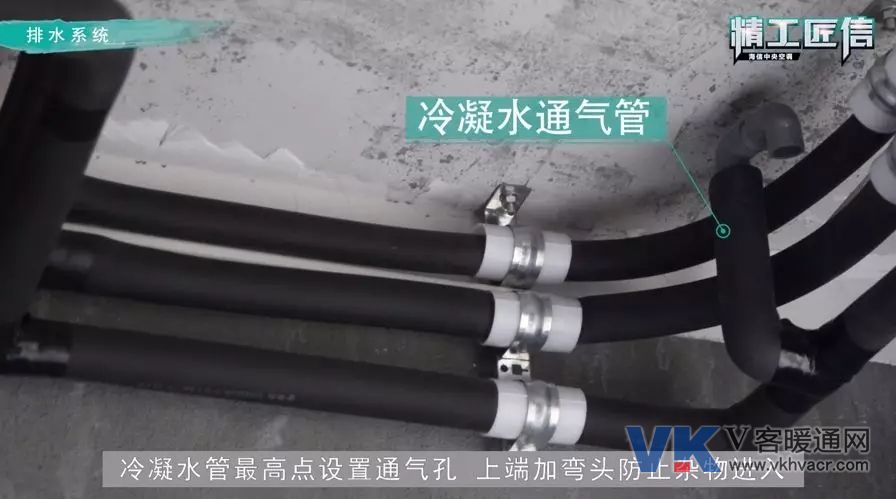

冷凝水管最高点设置通气孔

上端加弯头防止杂物进入

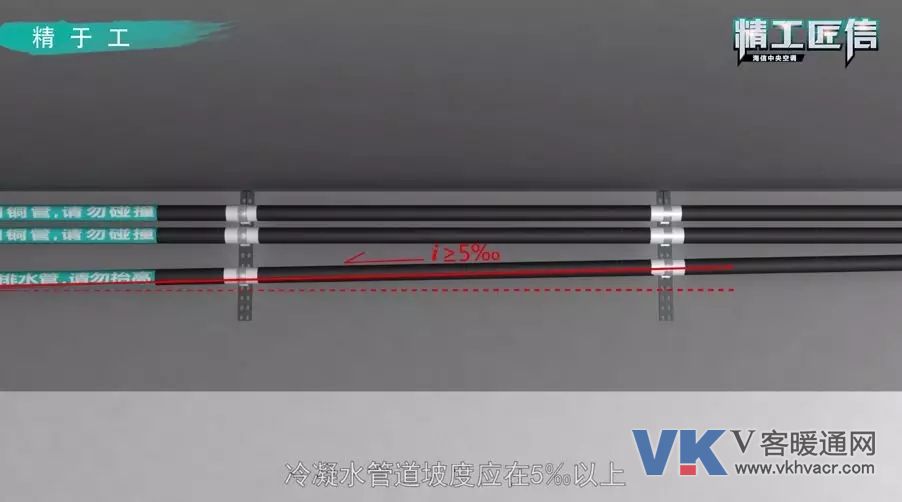

冷凝水管道坡度应在5‰以上

安装完成后要进行排水试验和满水试验

满水试验确保不漏水

排水试验确保排水顺畅不存水

铜管吹污气密试验

制冷剂管道安装完毕后

室内机、室外机对接之前

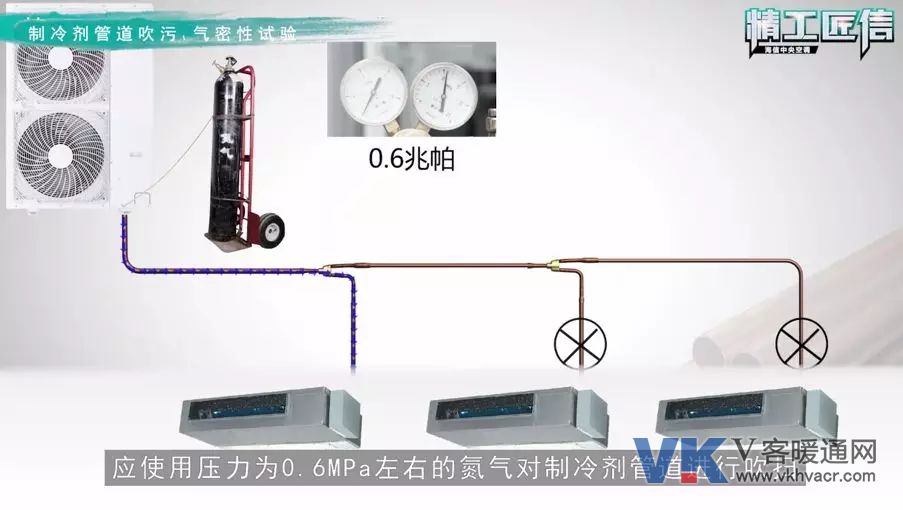

应使用压力为0.6MPa左右的氮气对制冷剂管道进行吹扫

由室外机主管道口充气

将每个室内端口依次吹扫干净

氮气保压，保压压力4.15MPa

同时从气管液管缓慢加压保压24小时合格后

将压力降低到0.5Mpa以下

长时间的高压可能导致制冷剂管道损伤

存在安全隐患

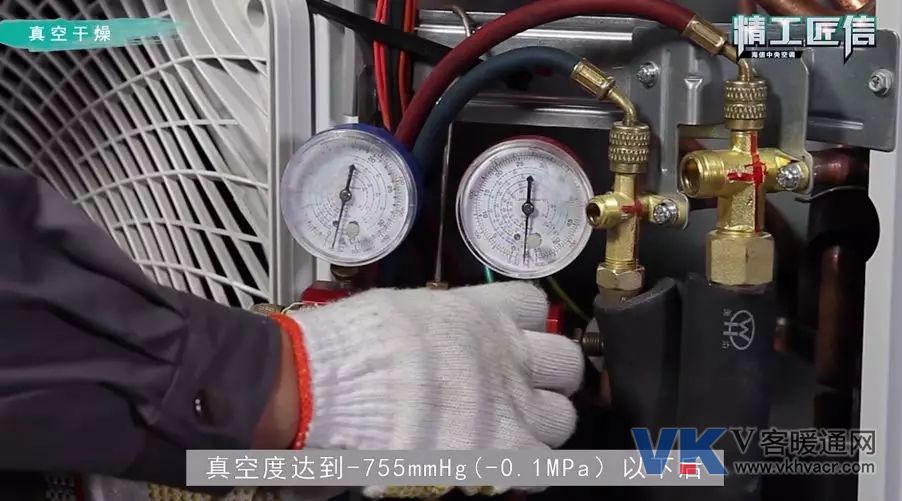

真空干燥

为除去冷媒系统管路内的空气和水分

要使用带止回阀的专用真空泵进行真空干燥

抽空前确认气液管截止阀关闭严密

同时从气、液管抽真空

真空度达到-0.1MPa以下后

保真空1h压力不回升即为合格

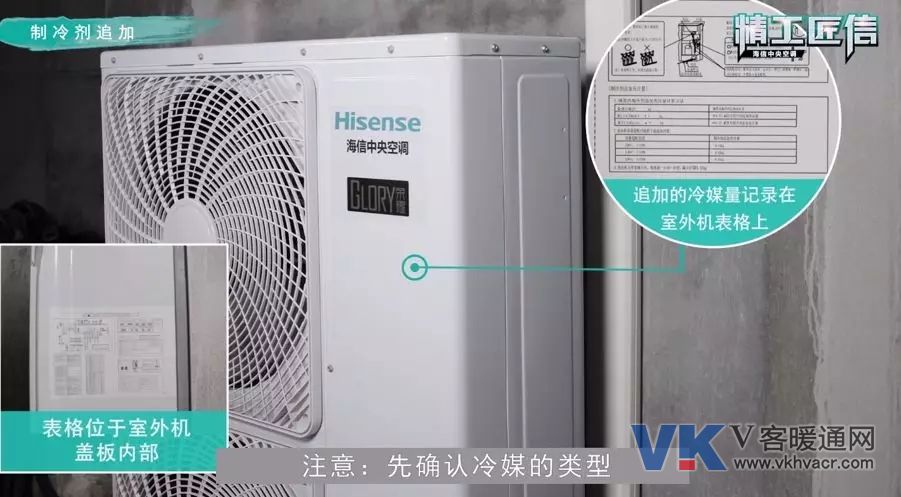

制冷剂追加

根据随机资料要求计算制冷剂追加量

使用称量计准确充注

追加完成后将充注量记录在随机表格中

注意：R410A制冷剂应将瓶体倒置以液态追加

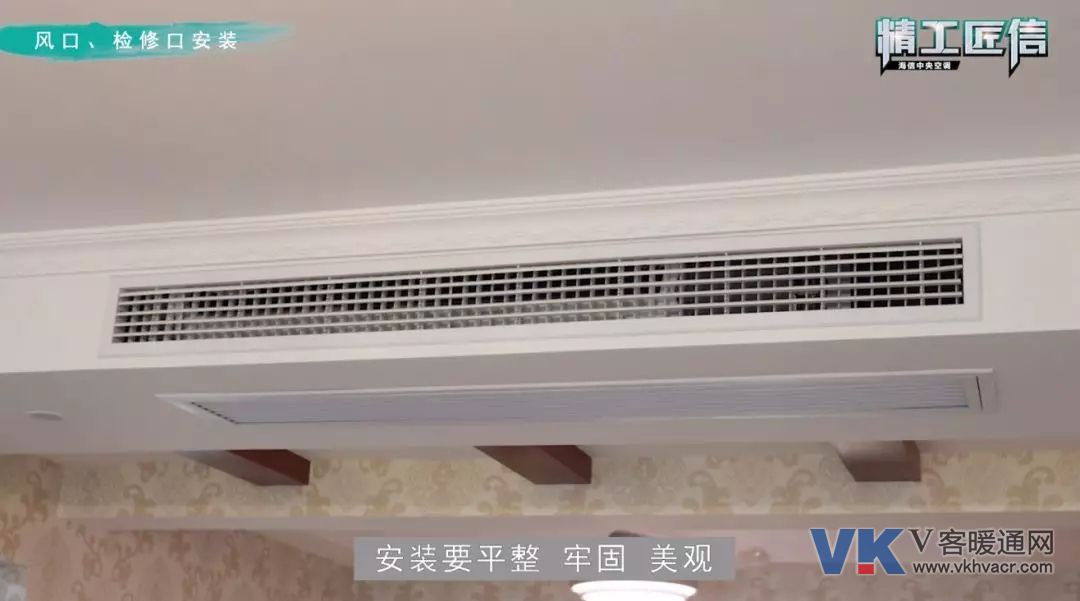

风口、检修口安装

风口的尺寸要符合设计要求

安装要平整、牢固、美观

安装时要注意与软接连接要平整

严密以防漏风

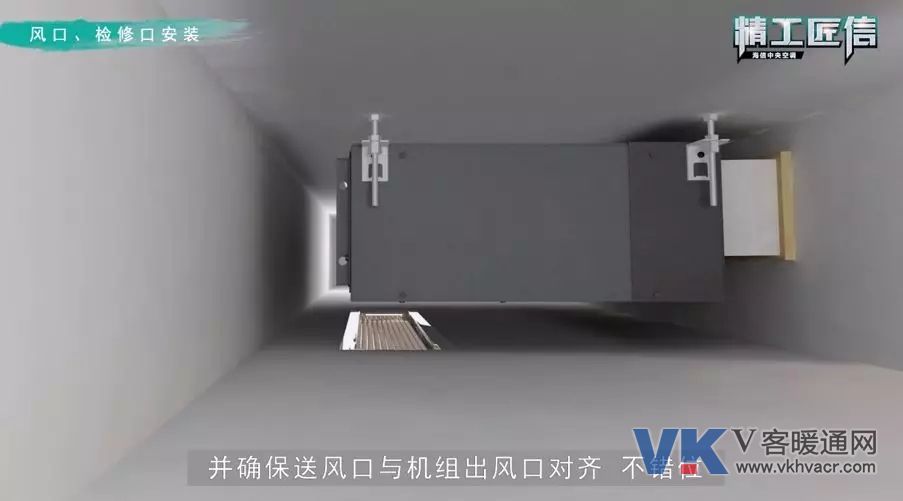

并确保送风口与机组出风口对齐不错位

装修风口时开口四周要预置木方便于固定

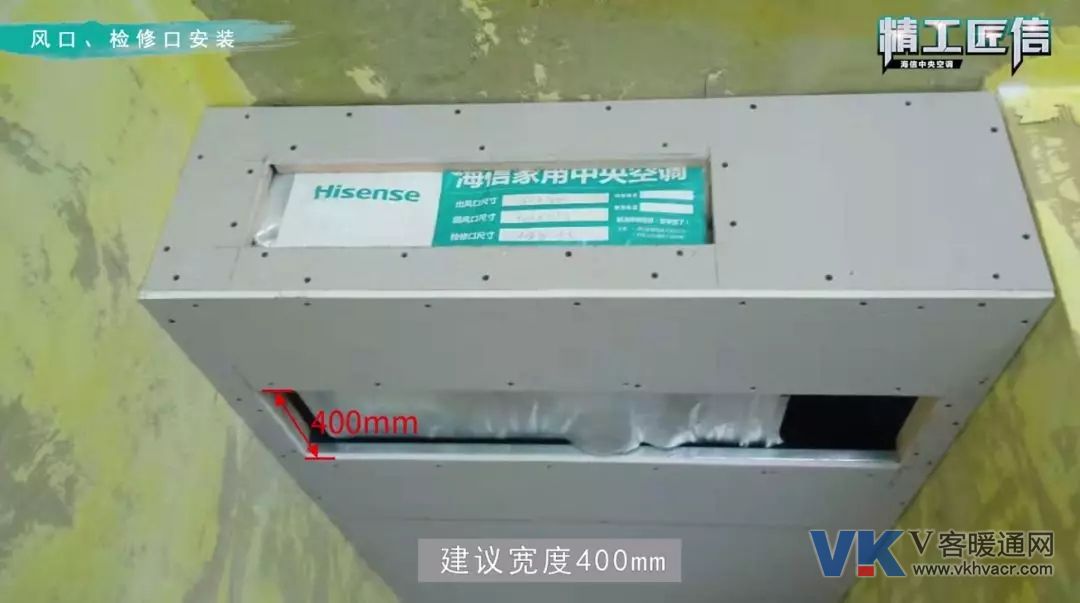

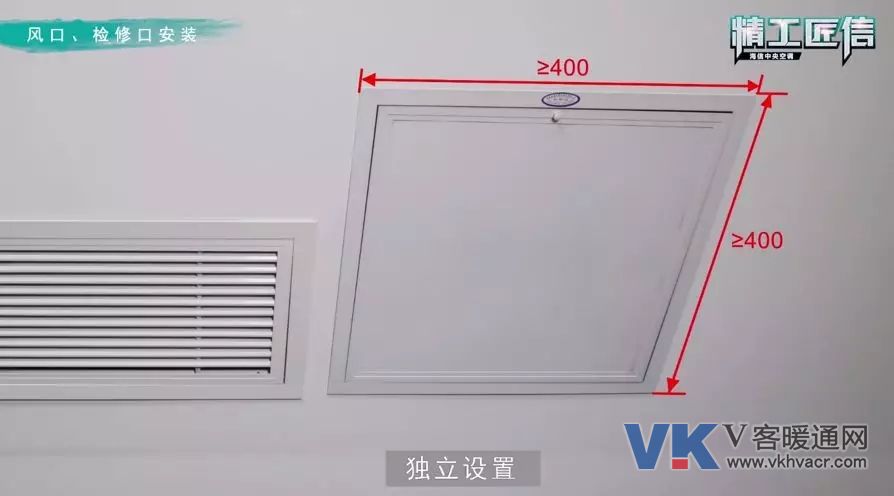

一种是在室内机电气盒侧预留400*400mm的检修口

独立设置

另一种是可以在电机下方设置一个长一点的

可同时检修到电机与电装盒的回风口

兼作检修口，建议宽度400mm

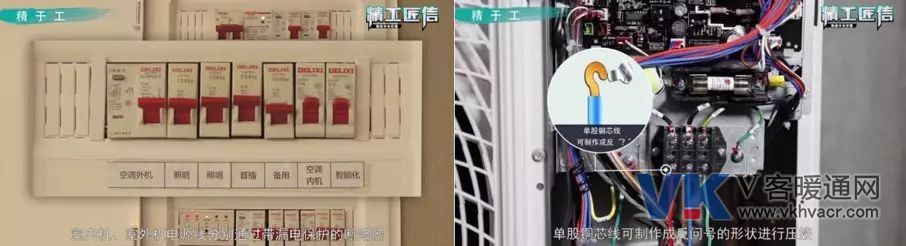

电源通讯线安装

主电源线需先通过带漏电保护的断路器

再分别连接到室外机、室内机

电源线、控制线要单独穿线管保护

所有电气接线必须有可靠的接地线

保证机器的电路安全

所有电气接线必须有可靠的接地线

保证机器的电路安全

无规矩不成方圆

海信中央空调秉承高标准施工工艺

让“精于工”的理念融入品牌基因之中

让每一位用户都能享受到专业、安心的服务
