项目名称：格昌FCH高端两联供样板间

项目地点：浙江省杭州市余杭区崇文街669号

项目围护结构：该项目为两层商铺，四周实墙，总面积90㎡，保温情况良好。

项目工期：2018.9.27至2018.10.4。为期8天。

项目内容：FCH地面调温冷暖系统。

项目预期：系统采用二次系统利用缓冲水箱实现去耦作用，稳定系统压力，避免主机频繁启停，延长使用寿命。方案设计理念是实现“低温采暖，高温制冷”从而达到节能目的。

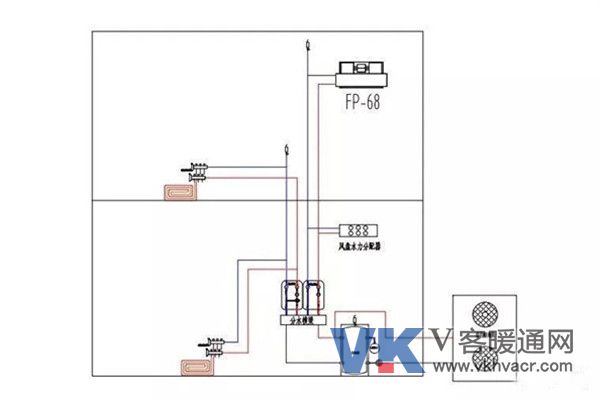

FCH系统原理图

FCH系统介绍：

空气源热泵主机无内置水泵，做标准二次系统。一次侧自配一台15/6水泵，负责水箱到主机的循环。 二次侧配置15-8风盘泵站和15-8地暖混水泵站，负责风盘管道和地暖管道的循环。

FCH地面调温系统优势对比：

1.FCH系统，采用德国索热先进控制逻辑，加入气候补偿，防结露保护，独特的变水温技术。让业主享受室内舒适环境的同时，又降低了运行费用。

2.FCH系统，夏季风盘除湿制冷+地板制冷，冬季地板采暖。系统可一键启停，一键切换制冷制热模式。实现末端的灵活运用，满足业主的个性化需求。

3.相比传统两联供系统，地暖部分只在冬天采暖季使用3个月。而FCH系统地暖部分冬季夏季都可使用，一年可以使用8-9个月，全生命周期大大加长。地暖装都装了？为何就使用3个月？

4.FCH系统充分利用回填层的惰性，增加了地暖的使用周期，减小其他末端的使用率，节能性舒适性大大提高。

项目设计思路

1.选择主机：

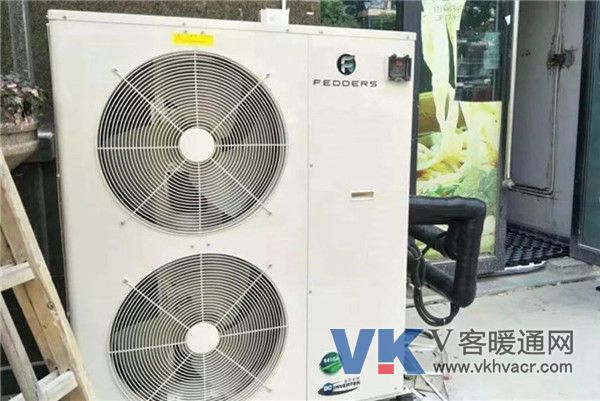

由于该项目围护结构保温良好，该项目采暖面积约为90㎡。经过计算，考虑到当地气象参数，热泵厂家的衰减，化霜情况，确定该项目需要13KW的制热量。选择飞达仕品牌MQHD14S机型。

2.选择风盘：

该项目为体验间作为经销商向客户展示的门面，人流较大，换气次数选择为每小时10次，风盘考虑到房间梁的结构布局，后期甲方隔断，一层选用3台风盘，经计算后，决定选用2台1020风量FCH超薄直流无刷风盘，1台法国水牛地板制冷专用除湿风盘TBFL56，制冷量为5.6kw。夏季承担室内除湿主风盘。二层选用3台850风量FCH超薄直流无刷风盘。

3.地暖设计：

该项目采用地板制冷专用地暖模块，12mm地暖管，管间距离为50mm,每路管长为90-100m左右。该项目地暖实铺面积为85m2 ，地暖采用FCH系统定制12mm管，相比传统16mm，20mm管，系统地暖管铺设的更密，水流量更大，室内热效果更好。

4.地暖施工工艺：

1.铺设20mmXPS挤塑板,减小地暖向下传热。

2.铺设5mm的加厚反射膜，以及边角保温条。

3.铺设地暖模块。

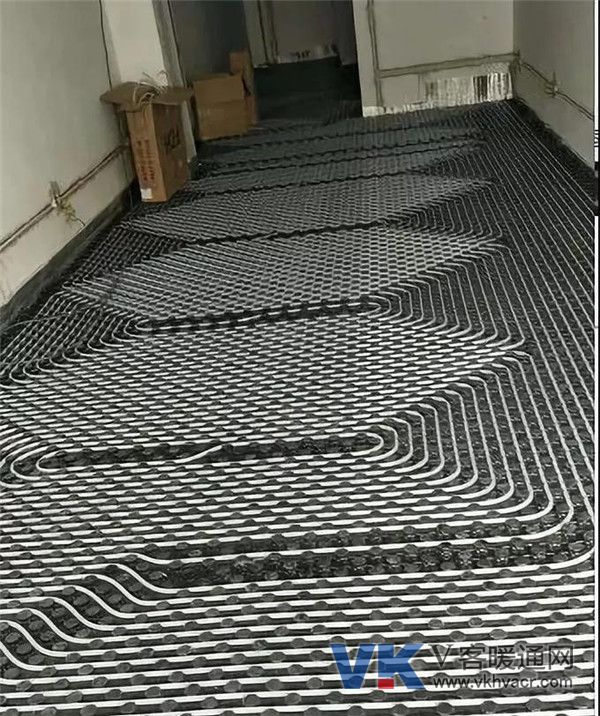

4.按照图纸铺设地暖管。

5.对地暖管进行排气，试压并检验。

6.回填（水泥黄沙豆石1:2：3）。

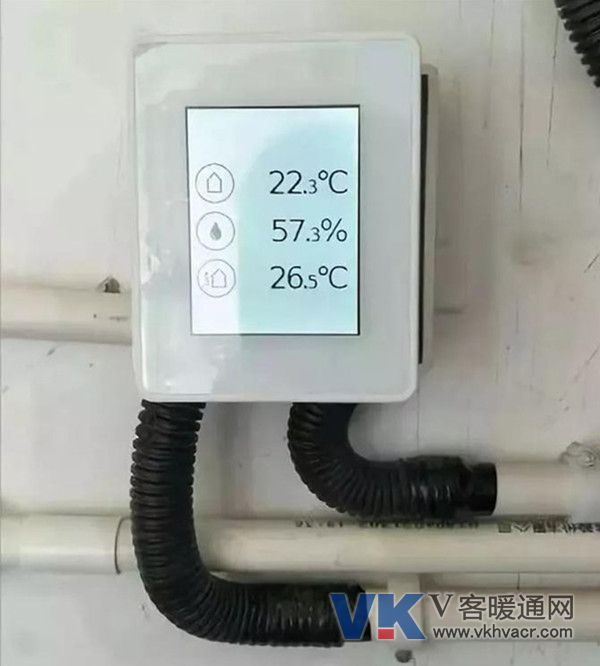

FCH地面调温系统控制部分：

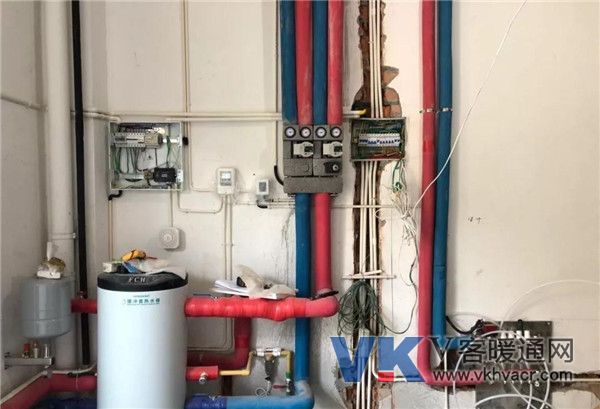

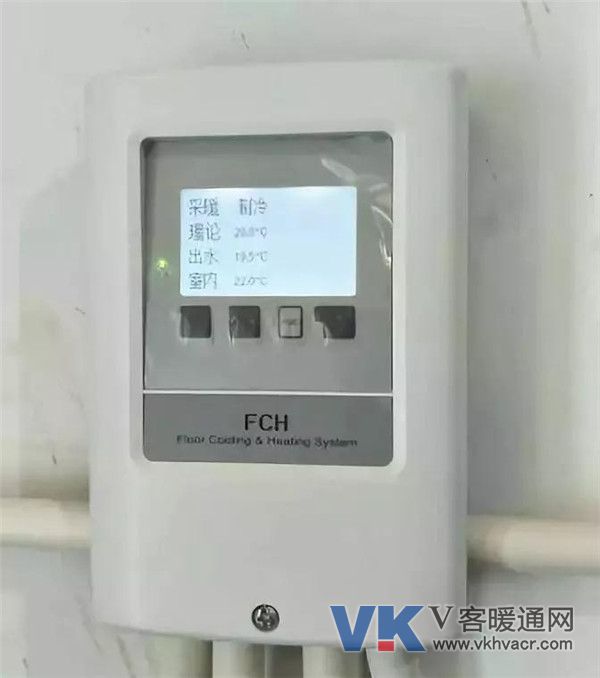

使用德国原装进口的混水泵站（地暖用）和非混水泵站（风盘用）。系统采用气候补偿技术加室内温度修正技术，通过控制器加泵站设备，自动控制末端的水温，实现系统冷热量按需求量供给。从而避免浪费，节约能源。风盘和地暖采用独立的泵站，即可同时制冷或制热，也可独立运行。实现了末端灵活使用，满足不同业主的需求。

FCH系统总结

传统空调将所有冷负荷通过湿工况处理，造成能耗高舒适感差。FCH系统运用20℃ 以上的高温冷水处理室内大部分负荷，剩余负荷采用传统湿工况处理的方式，有效结合利用两种末端。这样改进后，不但解决了冬季采暖的舒适度问题，同时也解决了夏季空调噪音、吹风感、温差波动大的问题，让用户彻底告别空调病。给用户营造舒适健康的室内环境，同时节能性显著提高。在FCH系统中，地暖不但冬天能用，夏天也能用，地暖的概念不仅仅局限在制热，而是升级为全年可用的地面调温系统，地暖的全生命周期增加了四倍以上。

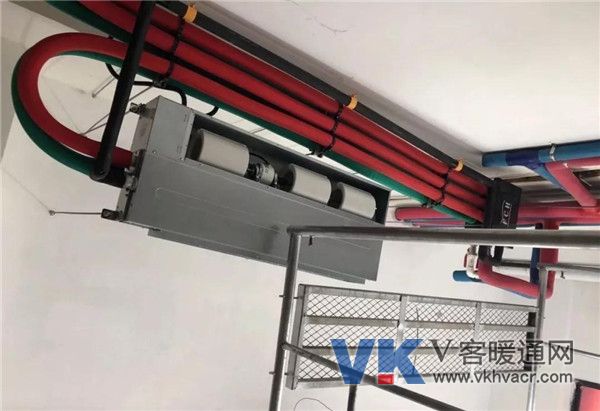

施工图片分享：
