建筑设计 Thomas Heatherwick | 地点 中国 上海普陀苏州河地段 |项目类型 商业综合体，建筑面积110,000m²

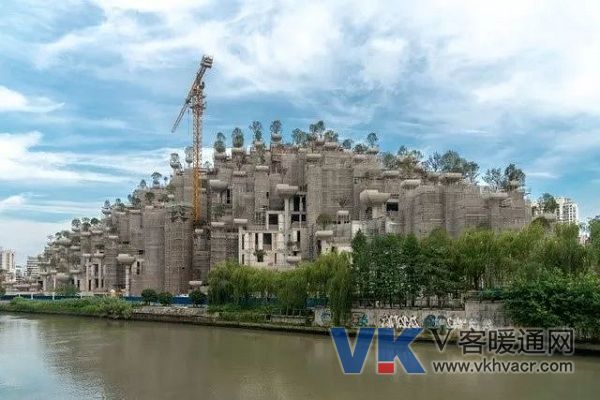

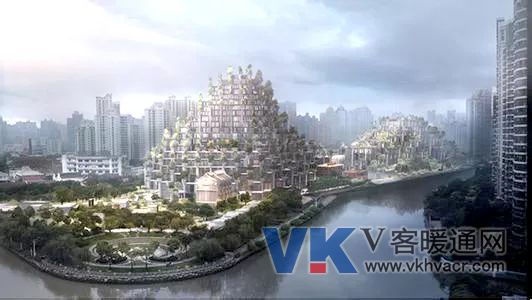

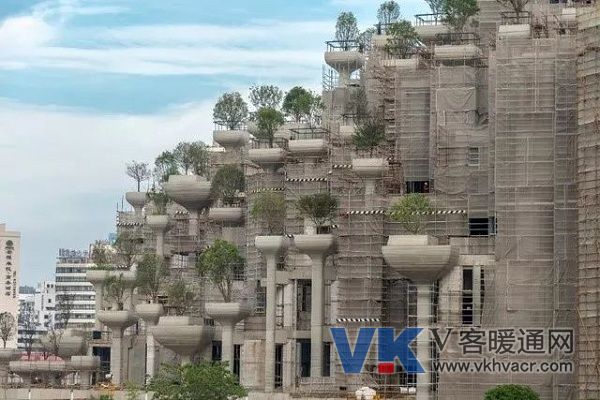

长寿湾沿岸正在崛起一栋外观奇特的大楼。它倚靠着苏州河，从远处看宛若山峰，最有特色的就是矗立在外立面一棵棵树木和植被。这幢建筑的设计者是上海世博会英国种子馆的设计者Thomas Heatherwick （托马斯•赫斯维克），设计灵感来自安徽黄山，因整栋建筑的400多个露台内植有上千棵树，故得名“千树”。该项目位于上海市普陀区莫干山路临苏州河地段。项目基地南临莫干山路、西临昌化路、北临苏州河，该建筑是地下3层、地上9层的集精品购物、餐饮休闲、旅游娱乐等于一身的商业综合体，预计于2019年下半年亮相。后续二期项目将以商业街，高层办公楼、酒店及游船码头为主，并将于2022年竣工，整个项目建筑面积将达到11万平米

EPIV在天安阳光·千树的应用

整个一期项目中共使用了搏力谋的EPIV产品260逾台，在原水平衡系统设计基础上优化，从下述方面着手：

EPIV在天安阳光·千树的应用

整个一期项目中共使用了搏力谋的EPIV产品260逾台，在原水平衡系统设计基础上优化，从下述方面着手：

▪ 将原有的空调末端空调机组电动调节阀+静态平衡阀+压差平衡阀组合优化成动态平衡电动阀 EPIV的形式，三阀合为一；

▪ 在各商铺单元，餐饮及零售单元内的FCU末端增设小口径动态平衡电动阀EPIV，实现了每台末端的流量与压力平衡，则不需考虑单元的总流量，可取消每一商户的静态平衡阀

 ▪ 取消水平支管机械式平衡阀。

优化成果

在原水平衡系统设计基础上优化，带流量计的电子式压力无关型流量控制，流量可按设计值设定，保证按设计流量准确分配冷冻水，各支管不会产生过流。杜绝过流现象长远来看能为客户节省更多的能耗。

通过阀门阀位反馈统计法来控制循环水泵的变频，通过步进算法控制——跟踪动态水系统最大的阀门开度始终让它保持在90%（可改设定90%），找到动态的最不利环路，用最小的局部阻力来匹配当前动态负荷的流量需求，达到循环水泵最好的节能效果，保证在按需分配水量的基础上经济化运行。

▪ 与空调机组的设计一致，实现全面地动态水力平衡，优于静态平衡的理论；

▪ 使用非常灵活，安装，只需根据FCU的流量进行现场设定即可，无需进行系统性的调试，非常适合分批使用的场所。

▪ 阀门数量减少了近2/3，设备点的减少，不仅减少了故障点，也有利于减少管道的阻力元件，降低水系统的运行能耗。

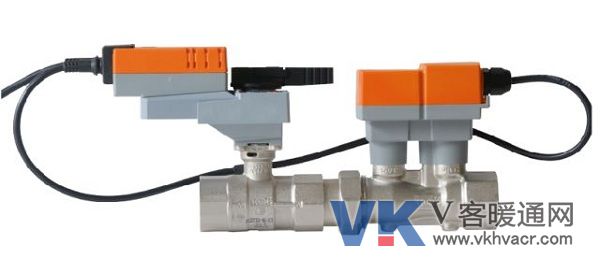

电子式压力无关型控制阀 EPIV

自带流量传感器，可动态反馈水系统的变化情况，为使用方数字化管理，信息化管理平台提供大数据支持。

▪ 控制阀 + 恒定流量输出控制 + 流量实时测量三大功能集于一体

▪ 等百分比流量特性

▪ 自动平衡系统流量

▪ 选型简单方便

▪ 低安装成本, 长使用寿命

▪ 能直接控制流量并即时反馈实际流量

▪ 通讯支持:MP-Bus, Modbus-RTU(RS-485)等
