位置坐标：山西省太原市枣园头村

室外温度：白天零下3℃，夜间零下15℃

室内温度：21.14℃（平均）

供暖面积：101m2（单层）

采暖设备：美的变频空气源热泵采暖热水机

监测单位：合肥通用机电产品检测院有限公司国家压缩机制冷设备质量监督检验中心

监测结果：供暖效果好；满足用户需求；满足相关标准要求

太原市是山西省首批“煤改电”试点城市。太原市枣园头村、西高白村和乔武村的2010户居民今年冬季已经告别了传统的锅炉采暖方式，并且顺利用上了空气源热泵作为冬季采暖。在寒冷的山西农村，冬季气温可低至零下10几度。一款采暖效果好且高效节能的空气源热泵产品对农村用户来说必不可少。美的中央空调成为山西煤改电入围的第一品牌，美的变频空气源热泵产品已经在农村地区有了广泛使用。为变频空气源热泵的实际使用情况，合肥通用机电产品检测院有限公司国家压缩机制冷设备质量监督检验中心实地走访山西农村煤改电用户家中，一探美的变频空气源热泵的使用效果情况。

用户房屋结构

该用户住房属于村民自建房屋，建筑外墙有二面墙体做了保温。第一层采用美的空气源热泵作为热源供暖，末端为地暖管，单层供热面积大约101 m2；第二层暂未进行供暖。

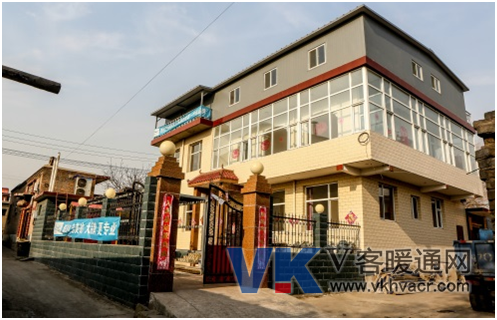

图 用户住宅外观

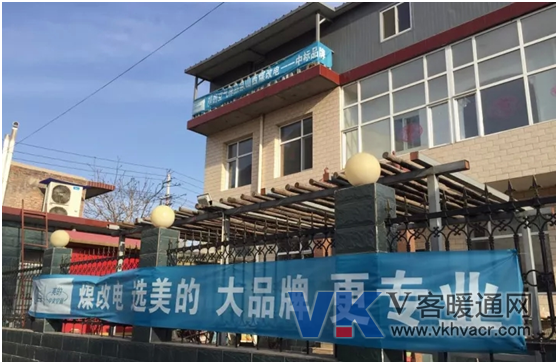

图 住宅外观及热泵安装位置

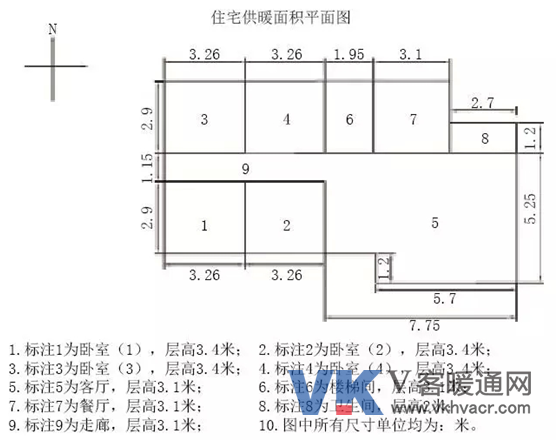

图 住宅供暖面积平面图

产品分析

1、产品比较

目前，市场上家庭用空气源热泵采暖热水机主要有定速和直流变频2个主要类型：

直流变频空气源热泵产品具有能力输出可调节、部分负荷运转效率高、低温衰减少、系统可不配置缓冲水箱减少热损失、运行噪音低等优点。定速空气源热泵产品采用喷气增焓技术，并北方有成功的应用案例。

从结构形式上看，空气源热泵有整体式和分体式两类：

整体式空气源热泵在安装时不用接冷媒管，现场安装相对比较简单；但是水系统放置在室外，有冻坏的风险。分体式空气源热泵需要连接冷媒管，但是把水系统安装在气温相对较高的室内，可以很好实现防冻。

2、美的产品优势

美的直流变频热泵机组和热泵供暖系统具有高能效主要原因在：

（1）美的直流变频热泵机组在研发和制造环节，将水泵、水流开关、排气阀、水箱等众多零部件采用集成模式装配，高度的集成模式使得工程安装更便捷，同时保证机组高效稳定运行，有效降低产品的故障率。

（2）美的直流变频空气源热泵为保证产品的高品质和高质量，关键零部件全部采用国内外知名品牌，部分零部件更是直接从欧洲进口，拥有超长的使用寿命。

通过以上的2个类型空气源热泵性能比较，用户最终选择了美的直流变频分体式空气源热泵采暖产品。

方案设置

空气源热泵主机安装在住户原燃煤锅炉房的房顶，水力模块安装在燃煤锅炉房，通过2根水管把热量输送到住宅进行供暖。

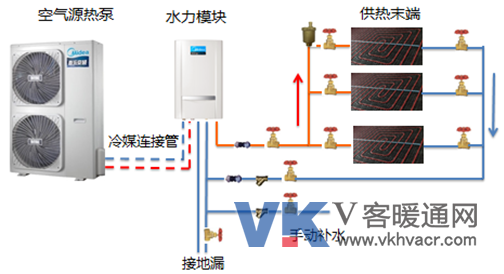

图  住宅供暖系统图

为充分利用峰谷电价差，在保证供暖效果的前提下，空气源热泵机组通过线控器的设置，实现多段定时，通过每天不同时间段设置不同水温，可以节约电能消费，实现最大程度的节能。

测试参数

现场通过对用户正在使用中的热泵进水温度、出水温度、房间内环境温度（共布置了四个测点）、室外环境温度和水流量、用电量几方面进行了检测。

图  供暖系统功耗、水流量、水温测量照片

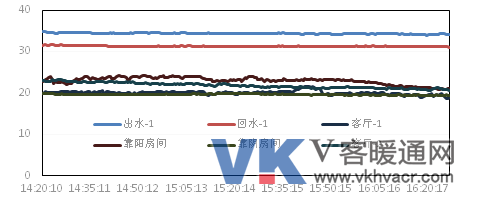

图  现场在线监测温度曲线

（时间段内水力模块出水温度、回水温度、客厅温度和房间温度的变化情况）

供暖效果测试

通过现场对该供暖系统循环水流量、水温、用电量测试以及现场检测温度曲线变化可以看出，在室外机进风平均温度为2.80℃的测试条件下，机组设定的出水温度为35℃，房间内平均温度最低值19.61℃，最高值为23.02℃，平均值达到21.14℃。

另外，根据检测数据可以计算出，在测试期内热泵供暖系统的平均制热量为9.737kW，系统每小时平均耗电量为2.147kW·h，系统供暖性能系数为3.70kW/kW；热泵机组每小时耗电量为1.923kW·h，热泵机组供暖性能系数为4.12kW/kW；室内房间的平均温度为21.14℃。

由此得出，用户室内供暖效果非常好，满足用户使用需求及标准的相关要求。

评价

（1）直流变频空气源热泵热水机用于农村“煤改电”101m2项目，在保证室内温度最低19.61℃条件下，采暖季电费1432.98元，每个采暖季每平方米供暖面积的电费为14.19元，电费低、效果好，值得推广。

（2）采用直流变频空气源热泵供暖后，可以实现常规能源替代及实现CO2、SO2、NOx及颗粒物的减排。

（3）选用空气源热泵产品时，推荐选用具备多段定时并且每段定时都可以设置不同水温的机组，以实现运行节能。

（4）直流变频空气源热泵在系统不配置缓冲水箱条件下，可以稳定工作。
