项目档案

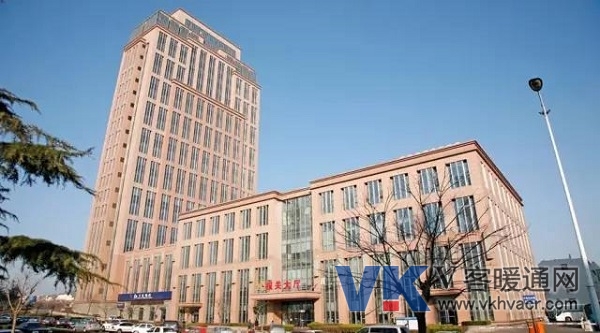

项目名称：黄岛海关综合业务楼

项目地址：青岛市经济技术开发区

项目性质：青岛开发区海关办公大楼

建筑面积：约3.5万 ㎡

空调系统设计单位：山东省建筑设计研究院

选用机组类型：日立SET—FREE变频中央空调系列（60台室外机、415台室内机）

总冷负荷：4160KW

黄岛海关综合业务技术用房工程先后获全国工程建设优秀质量管理小组三等奖、中建总公司优质工程金奖（中建杯），山东省建筑工程质量“泰山杯”奖，并荣获中国建筑工程鲁班奖。

客户对空调系统的要求

黄岛海关在筹建阶段详细考察了山东境内各关综合技术楼的空调设置和使用情况，空调系统的舒适性、节能性、使用管理的便捷性等因素成为考察重点关注内容。

通过分析和比较，最终确认了变频多联机方案，大空间联检大厅、办公区域全部采用多联机空调系统结合地板辐射采暖，提供夏季空调和冬季供热。要求空调使用有较高的舒适度、健康度；空调安装不影响房间内部装饰，能很好的配合房间内部装饰；空调使用的节能效果突出。

●黄岛海关综合业务楼

中央空调系统方案

日立中央空调技术人员在认真了解该项目使用功能，领会客户对建筑内饰和美观要求后，多次与甲方以及山东建筑设计院专业技术人员进行技术交流，在此基础上，系统配置遵循以下原则：

1、采暖方式为低温热水地板辐射供暖系统，采暖运行方式为连续采暖方式。

2、主楼主机安装在每层端头的设备间内，为保障通风顺畅，设备间室外机设置百叶窗口，冷媒管道通过竖向管道井进入每层走廊吊顶内空间连接到各层的室内机。

●分层安装

分层安装不仅提高了空间利用率，同时缩短了主管路设计长度，节省管材，提高了系统运行的稳定性，减少系统衰减，提高能源效率。为避免安装在设备间的主机吸排风短路，主机进、排风口设置在建筑的不同方向。

3、裙房的室外机设置在裙房屋面上，对于裙楼报关大厅等空间较大的房间利用室内装饰吊顶设置空调室内机。

●裙楼主机

对大空间远距离送风的场合，在末端风口的选择上采用了旋流风口、喷口，采用侧送上回、上送上回的气流组织形式，经过实际使用均达到了预想的空调效果。报关办公区域由于送风距离比较短，直接采用嵌入式内机下送风。由于报关厅入口较多又属大空间，在主要入口上方均设置大门空气幕，有效阻断空气侵入和渗透。报关大厅新风系统采用全热交换器，室内排风在排出前经过热回收装置将冷、热量回收。

●报关大厅

4、对于报关大厅周边空间较小的房间采用空调室内机加新风的空调系统，新风经全热交换器处理后，由风管送至各个房间。

5、办公区域、餐厅等采用独立的变频多联机系统加全热交换器换新风的空调形式，既便于各层用户单独控制使用，又回收了排风余热，使运转更节能。新风送风形式根据不同房间装饰要求有散流器上送、百叶侧送等方式。

●餐厅&办公区

6、卫生间按换气次数设置了排风系统，补风为自然补风形式。

7、排风通风系统：遵循建筑室内风量平衡的原则，均采用有组织的进、排风通风系统，保持充足的室内通风换气量。

特殊空间的空调方案设计

1、多功能厅

位于裙楼顶层的多功能厅是召开重要会议、举办各种文娱活动的场所。由于多功能厅兼备演出功能，室内有较高的噪音标准要求。空调系统设计既要满足舒适度要求又不能因为系统运行超过室内噪音限值要求。

●旋流风口

采用小容量的风管室内机（５P以下机型）并对安装在吊顶内的室内机进行消声处理。具体采用的方法有设置回风消声静压箱，风管消声器、改变气流流向、采用合理的送风速度、将噪音较大的设备移至屋面等，这些措施起到了较好的效果。对层高较大的观众厅，采用具有较高诱导比的旋流风口降低了夏季送风时的吹冷风感，提高了室内的舒适度。

2、室内篮球馆

裙楼一侧留有供员工工作间隙休息和运动的室内篮球厅，层高接近11 m。为将空调出风送至下面，在设计中，选用了日立10 P大风量风管机，机外静压高达220 Pa，通过连接送风管道将出风引至篮球场上部侧面，设置球型喷口侧面送风，使气流到达人体活动区域，使用效果良好。

●室内篮球馆

为方便空调系统的控制、使用和维护，工程使用了日立独有的CS—NET中央空调控制系统。其强大的集中控制和管理功能，使得海关大楼内部对于执行国家对办公建筑夏季空调使用温度控制的管理变得非常容易，增强了内部员工的节电意识，降低了单位空调耗电，同时节约下来的维护费用也相当可观。

据了解，海关大楼在一年的整个制冷季度空调所消耗的电费基本可控制在50万元左右，以此计算，大楼每年制冷季度耗电费用大约为15元/m2, 相比较传统大型水冷机组，大幅降低了空调使用费用。黄岛海关工程自竣工使用之日起，已成为日立变频多联机在青岛经济技术开发区内树立的标志性工程。
