1 项目简介
本工程为合肥出口加工区办公楼中央空调工程，项目地址位于安徽省合肥市经济开发区青龙谭路与云谷路交口向东1 000 m。项目建筑为一整栋大楼，空调使用面积20 000 m2。空调使用范围为1～9层，房间功能为办公室。
2 设计依据
（1）建设单位提供的条件图及业主的要求；
（2）《采暧通风与空气调节设计规范》（GB50019—2003）；
（3）《通风与空调工程施工及验收规范》（GB50243—2002）；
（4）《高层民用建筑设计防火规范》GB 50045—95（2005年版）；
（5）《公共建筑节能设计标准》GB 50189—2005；
（6）《实用供热空调设计手册》（第二版）；
（7）其他现行相关设计技术规范标准。
3 设计参数
3.1 合肥室外气象参数

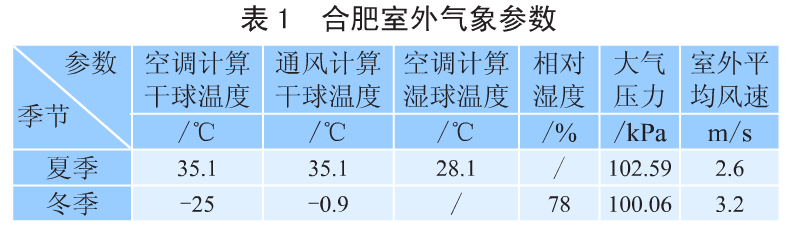

合肥室外气象参数如表1所示
3.2 室内设计参数

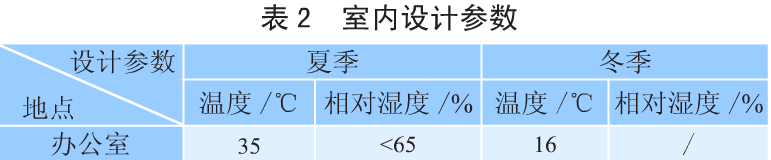

室内设计参数如表2所示
4 工程应用说明
4.1 冷热源确定
本工程建筑办公楼共9层，房间形式主要为办公室；考虑到空调系统的灵活控制、运行节能的要求，而且建筑的层高都不算高，基本不会影响多联机配管的设计。故本工程采用变冷媒多联式空调机组，夏季制冷，冬季制热。将整栋大楼的空调分成多个志高CMV多联机系统，每个系统单独控制，低负荷运行更加节能。
4.2 负荷确定
负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷，以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。
经计算，办公楼空调主机制冷量输出4 180 kW，制热量输出4 648 kW。
4.3 系统主机
办公楼1～9层每层1个系统，主机放置走廊。最大的减小配管高差，保证最优的制冷量。
4.4 VRF系统室内机
办公室的室内机主要采用暗藏风管式室内机，隐蔽式安装，风口采用双层百叶形式，每个室内机均安装回风，低噪音运行。
4.5 智能控制
本工程空调系统除了每个房间具有线控器或遥控器进行调节，还为该工程量身定做了志高CMV-NET空调网络管理系统（Network centralized controlled），通过高效合理的智能管理功能和自由的管理方式，满足大规模的集中管理要求。

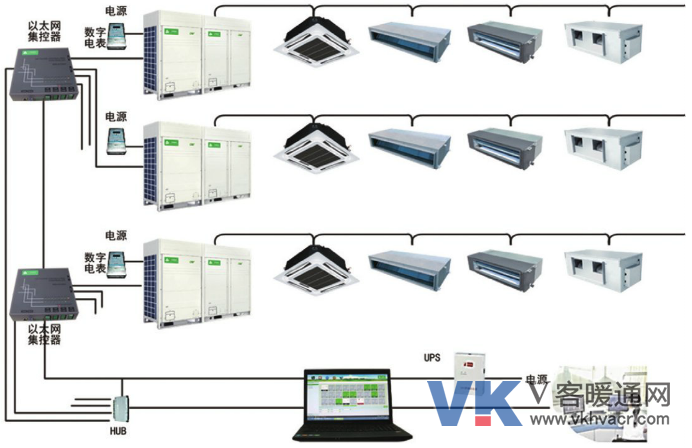

志高CMV-NET系统结构如图1所示
志高CMV-NET系统，采用CG-LINK连接方式将空调系统与电脑连接起来，业主可通过电脑实现空调系统的自动控制，功能强大，操作简单。可以轻松实现室内外机控制、设备监控、运行统计、能耗报表、日程管理、故障报警等一系列功能的管控。
5 点评
本项目中志高多联机制冷工况环境温度范围：-5～50 ℃（DB）；制热工况环境温度范围-20～28 ℃（WB），在该地区夏季和冬季工况下，依然能保证良好的制冷、制热能力输出。
本项目中，整栋大楼的空调同时开的几率较小，且各个使用空调的房间时间段、频率也都不尽相同。根据该项目特点，选择了志高CMV直流变频多联机，将空调使用区域划分成9个独立的VRF系统,通过志高CMV-NET系统，可以对整个项目的室内外机进行控制和监控。
志高CMV直流变频多联机组采用R410A国际环保冷媒、大排量涡旋压缩机，比普通压缩机省电8%。行业领先的180°正弦波矢量驱动技术，输出平滑稳定的正弦波电流曲线，效率提高15%。配置高效Brushless直流风扇电机，比交流电机效率提升最高可达45%，综合能效比IPLV（C）最高可达5.32，更节能。同时，系统单管配管长度可达200 m，主机与末端最大高差可达70 m，使本工程的安装变得更加灵活，制冷制热效果更强劲。
