一、项目简介
本工程名称为深圳市科鑫华恒物流有限公司改造空调与通风工程，项目地址位于深圳市福田保税区广兰道。项目用地面积14153.33平方米， 总建筑面积673961.58平方米。楼层空调使用范围为1 ~ 8 层， 其中1 、2两层包含有夹层，房间功能主要分为办公室、档案室、会议室、大堂、餐厅。
二、设计依据
建设单位提供的条件图及业主的要求《采暧通风与空气调节设计规范》（GB50019-2003）
《通风与空调工程施工及验收规范》（GB50243-2002）
《高层民用建筑设计防火规范》GB 50045-95（2005年版）
《公共建筑节能设计标准》GB 50189-2005
《实用供热空调设计手册》（第二版）
其他现行相关设计技术规范标准

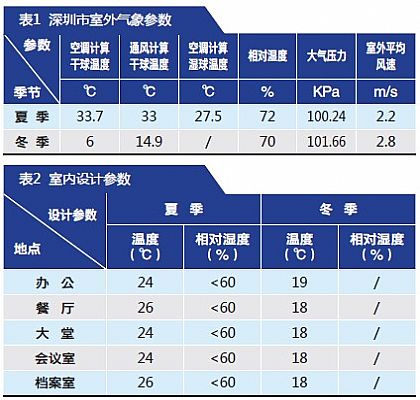

三、设计参数
四、工程应用说明
1、冷热源确定
本工程是原楼层建筑改造工程，楼层内有办公室、会议室、档案室、餐厅等功能房种类多样，且设计要求安装灵活方便，运行经济节能，因此本工程采用志高CMV直流变频多联机机组。将整栋大楼房间的空调按空调运行情况划分成多个志高VRF多联机系统，每个系统单独控制，部分负荷运行更节能。
2、负荷确定
负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷，以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。经计算，本建筑的空调总冷负荷为6731KW。
3、系统主机
根据房间用途相近划分为一个系统的原则划分多个系统，每层楼的主机均放置于该层机房，机房外窗开百叶进行通风，考虑散热的良好性，主机在建筑外墙适宜设置一排，两排或以上则需要在室外机风轮上方安装导流风罩。
4、VRF系统室内机
办公室、档案室、会议室等房间的室内机主要采用暗藏风管式室内机，隐蔽式安装，风口采用双层百叶形式，每个室内机均安装回风箱，低噪音运行。对于餐厅这样规则的大空间采用四面出风嵌入式室内机，送风辐射范围广，气流组织好。室外机与室内机之间的冷媒管道系统均隐藏域吊顶内，保证室内空间整体美观度。
5、智能控制方案
本工程空调系统除了每个房间具有线控器或遥控器进行调节，还为该工程量身定做了志高CMV-NET空调网络管理系统（Network centralized controlled），通过高效合理的智能管理功能和自由的管理方式，满足大规模的集中管理要求。
志高CMV-NET系统，采用CG-LINK连接方式将空调系统与电脑连接起来，业主可通过电脑实现空调系统的自动控制，功能强大，操作简单。可以轻松实现室内外机控制、设备监控、运行统计、能耗报表、日程管理、故障报警等一系列功能的管控。
6、冷凝水
采用就近洗手间排放，减少冷凝管坡度及吊顶高度，尽可能减小冷凝水排放不顺畅，使天花受潮的可能性。

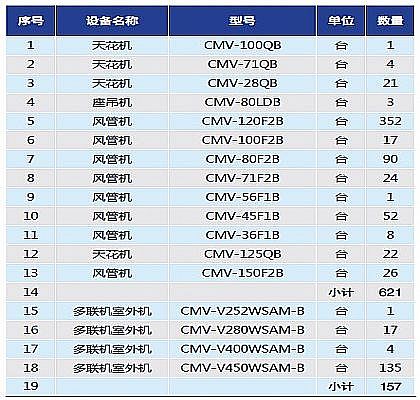

7、多联机设备列表
五、方案分析
该项目为楼层改造工程，对设计机组要求安装便利，对空调使用效果及节能效果要求严格，多联机空调一个系统只用一组室外机，其结构紧凑、美观、节省空间，室内机实现集中管理，可单独启动一台室内机运行，也可多台室内机同时启动，避免了传统中央空调一开俱开，且耗能大的问题，因此它更加节能；在功能应用上，多联机空调运用全新理念，集一拖多技术、智能控制技术、多重健康技术、节能技术和网络控制技术等多种高新技术于一身，满足了本工程对舒适性、方便性等方面的要求。
从各方面考虑，选用志高CMV直流变频多联机机组具有如下优点：
1、卓越的制冷能力
制冷系统压缩机采用全封闭涡旋式，不对称涡旋盘、R410A专用涡旋牙型设计、钕稀土永磁体转子、集中缠绕定子等高新技术的运用，在保证强大制冷能力的情况下运行平稳。
2、节能低耗
（1）国家1级能效。
（2）180°正弦波矢量变频技术，实现精密调控。
（3）换热器采用2-in-1流路设计，材料采用新型高效CTIG（交叉齿内螺纹）铜管，叉流低压损型瓷片，全面提升换热效率。
（4）精细可靠多重保障的油控技术，减少能效。
（5）智能除霜，节能经济。
3、性能可靠产品通过国家级实验室性能测试。
双后备运转，运行安全无忧。
低负荷下可长期安全运行。
多项保护措施，全面有效的保护压缩机。
4、静音环保
（1）运行稳定，超低运转噪音。
（2）使用R410A环保制冷剂。
5、安装维护方便
（1）模块相对独立，可无序安装。
（2）修检方面，低维护费用。
六、总结
深圳市科鑫华恒物流有限公司改造空调与通风工程采用志高CMV直流变频多联机机组，具有更宽广的容量调节范围，更精密的温控技术，更出色的能效，更低的噪音，更为简便的安装于维护，不仅实现打造出一个健康舒适的生活办公空间的设计要求，同时还响应了国家节能减排理念，政府环保的政策要求。
